高多层PCB板

当前位置:主页 - 产品中心 - 高多层PCB板 -

产品中心:

    PCB样板    |    高多层PCB板    |     HDI板    |     金属基板     |     特殊板

时代快捷专注线路板行业多年,经验丰富,是值得信赖的线路板厂家, 培养了一大批优秀的生产和客户服务团队,与多家大客户建立了良好的合作关系。


时代快捷专业提供高多层PCB板快速制造服务,拥有小批量、多批次的快速生产体系,能够满足高、中、低端及特殊产品采购需求。



时代快捷已通过ISO9001、ISO14001国际认证、SGS、美国UL认证、英国BSI认证等,拥有完善的管理体系和先进的生产及检测设备,产品品质有保障。


业务范围

      ■ 高多层PCB板 -- 样板 (36层
      ■ 高多层PCB板 -- 中小批量 (28层

技术指标 PCB打样/中小批量
材料 FR4 普通Tg S1141 (不推荐无铅工艺)
中Tg S1000H(HDI、高多层)
高Tg S1000-2M、IT180A(厚铜、高多层)
无卤 中Tg S1150G
高Tg S1165
备注:未涉及的其他特殊材料,可采用客户提供或代购的方式加工生产。


技术指标 PCB打样 中小批量
层数(最大) 36 层 28 层
最小线宽/线距 2mil/2mil
最小钻孔孔径 8mil(0.20mm)
最大板厚孔径比 16:1
最大成品尺寸 23″* 32″(584mm*812mm)
表面处理工艺 有铅喷锡、化学沉金、沉锡、沉银、全板镀金、OSP、无铅喷锡、镀硬金、金手指、混合表面处理等
阻焊颜色 白色、黑色、黄色、红色、绿色、哑色、蓝色
特殊工艺 高频混压、背钻、压接孔、金属基板、埋电容工艺、埋电阻工艺等
交期说明:

1、PCB打样订单交期以普通工艺、普通材料为准,特殊情况请联系客服。

2、中小批量订单的面积均为单批次数量,标准材料为普通FR-4类别,特殊情况请联系客服。




一、PCB打样
层数 最快交期(加急) 常规交期
单、双面板 12-24小时(0.5-1天) 72小时(3天)
4层板 48小时(2天) 120小时(5天)
6层板 72小时(3天) 144小时(6天)
8层板 96小时(4天) 192小时(8天)
10层板 120小时(5天) 240小时(10天)
12层板 120小时(5天) 288小时(12天)
14层板 144小时(6天) 336小时(14天)
≥16层板 视具体要求 视具体要求

二、中小批量
层数/
面积
交期天数
1-2层 4层 6层 8层 10层 12层 14层 16层 18层 20-24层 26-30层
1 - 3
7 8 8 9 11 12 14 14 14 17 20
3 - 10
7-10 8-11 9-12 9-12 10-15 12-16 14-18 14-18 14-18 17-22 /
10 - 20
12 13 13 15 16 16 16 16 16 22 /
20 - 50
13-15 15-18 15-18 20-25 20-25 20-25 22-26 22-26 22-26 25-30 /

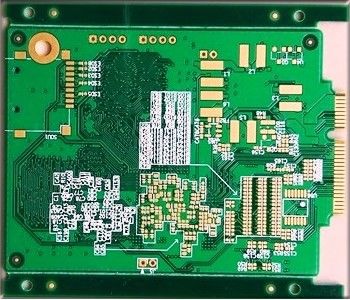

高多层PCB板
  • 产品类型: 高多层PCB板
  • 应用领域: 工控、医疗
  • 层数板厚: 6层  /  0.8MM
  • 表面处理: 电镀硬金
  • 线宽线距: 3.8MIL / 3.0MIL
  • 最小孔径: 0.2MM
  • 工艺特点: 树脂塞通孔+激光盲孔

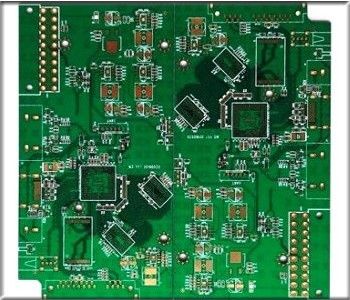

高多层PCB板
  • 产品类型: 高多层PCB板
  • 应用领域: 通讯
  • 层数板厚: 10层  /  1.6MM
  • 表面处理: 沉金
  • 线宽线距: 4.0MIL / 4.0MIL
  • 最小孔径: 0.2MM
  • 工艺特点: 金手指

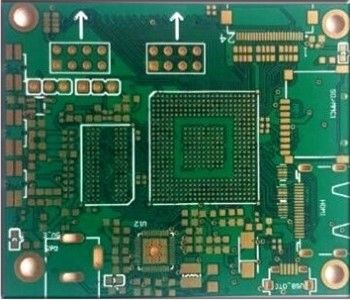

高多层PCB板
  • 产品类型: 高多层PCB板
  • 应用领域: 通信与通讯
  • 层数板厚: 6层  /  1.6MM
  • 表面处理: 沉金
  • 线宽线距: 3.8MIL / 3.7MIL
  • 最小孔径: 1.0MM
  • 工艺特点: 半孔、高精密度板

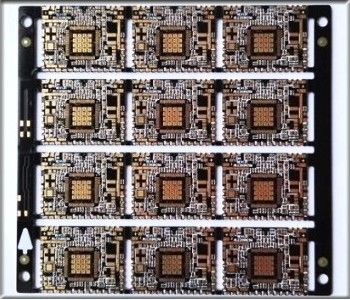

高多层PCB板
  • 产品类型: 高多层PCB板
  • 应用领域: 通信与通讯
  • 层数板厚: 12层  /  2.0MM
  • 表面处理: 沉金
  • 线宽线距: 4.7MIL / 5.7MIL
  • 最小孔径: 0.4MM
  • 工艺特点: 高频多层板
