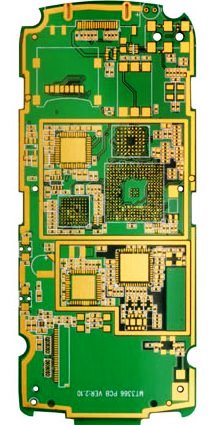

HDI板

当前位置:主页 - 产品中心 - HDI板 -

产品中心:

    PCB样板    |    高多层PCB板    |     HDI板    |     金属基板     |     特殊板

时代快捷专注线路板行业多年,经验丰富,是值得信赖的线路板厂家, 培养了一大批优秀的生产和客户服务团队,与多家大客户建立了良好的合作关系。


市时代快捷,专业提供HDI板制造服务(HDI板打样、中小批量),拥有小批量、多批次的快速生产体系,能够满足高、中、低端及特殊产品采购需求。


HDI板的优点
      1、重量轻薄
      2、线路密度较高
      3、有利于先进精密技术的使用
      4、电气特性与信号较好
      5、改善射频干扰、电磁波干扰、静电释放
      6、传输路径短
      7、当pcb的层数超过8层后成本较传统印刷电路板低等

HDI板应用领域
      ■ 手机
      ■ 笔记本电脑
      ■ 平板电脑
      ■ 数码相机
      ■ 车用电子等

时代快捷已通过ISO9001、ISO14001国际认证、SGS、美国UL认证、英国BSI认证等,拥有完善的管理体系和先进的生产及检测设备,产品品质有保障。

项      目 HDI板加工能力
HDI类型 一阶、二阶、三阶、任意层互联
最小线宽/线距 2mil/2mil
最小钻孔孔径 8mil(0.20mm)
最小激光钻孔孔径 3mil(0.075mm)
盲孔深度比 1 :1
表面处理 化学沉金、沉锡、沉银、全板镀金、OSP、无铅喷锡、镀硬金、金手指等
阻焊颜色 白色、黑色、黄色、红色、绿色、蓝色

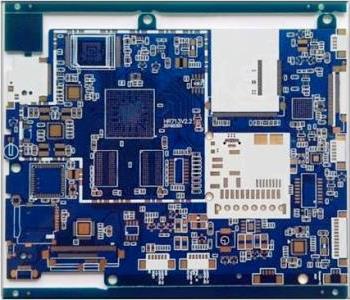

HDI板
  • 产品类型: HDI板
  • 应用领域: 工业控制、医疗、通讯
  • 层数板厚: 14层  /  2.0MM
  • 表面处理: 沉金
  • 线宽线距: 3.5MIL / 3.88MIL
  • 最小孔径: 0.3MM
  • 工艺特点: 二阶HDI阻抗,1、3次层压,电镀填孔两次

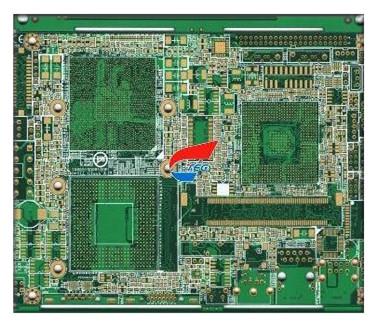

HDI板
  • 产品类型: HDI板
  • 应用领域: 工业控制、医疗、通讯
  • 层数板厚: 24层  /  1.6MM
  • 表面处理: 沉金
  • 线宽线距: 2.76MIL / 3.5MIL
  • 最小孔径: 0.5MM
  • 工艺特点: HDI三阶

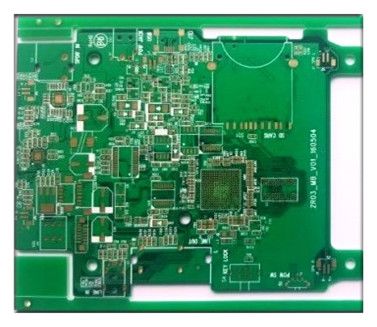

HDI板
  • 产品类型: HDI板
  • 应用领域: 通信与通讯、工业控制设备
  • 层数板厚: 8层  /  1.6MM
  • 表面处理: 沉金
  • 线宽线距: 2.76MIL / 3.5MIL
  • 最小孔径: 0.2MM
  • 工艺特点: HDI一阶叠孔
