时代快捷专注线路板行业多年,经验丰富,是值得信赖的线路板厂家, 培养了一大批优秀的生产和客户服务团队,与多家大客户建立了良好的合作关系。


  ■  12小时PCB快速打样、30分钟内报价响应。

  ■  PCB打样价格低至50元一款,可加工30层以下的PCB板。

  ■  单、双面板打样工程费降20%,且免杂色费。

  ■  24小时专家技术支持、A级军工品质、AOI光学+飞针测试。

 1.PCB打样层数范围:
    2-30层线路板(刚性)

 2.PCB打样材料范围:
    FR-4(含高Tg,高CTE)、高频材料(含PTFE、PI、BT、Rogers等)、铝基材料、铜基材料、埋入式无源元件材料

 3.PCB打样加工特性范围:
    盲孔/埋孔板、特性阻抗控制板、HDI板、厚铜板、软硬结合板、高频材料与FR4混压多层板、埋入式无源元件板、金属基电路板

 4.PCB打样表面处理范围:
    热风整平、化学镍金、化学锡、化学银、表面抗氧化、插头镀金、无铅喷锡

 5.应用范围:
    消费电子、通信与通讯、工业控制设备、电脑及周边设备、汽车电子、医疗器械、电源


时代快捷已通过ISO9001、ISO14001国际认证、SGS、美国UL认证、英国BSI认证等,拥有完善的管理体系和先进的生产及检测设备,产品品质有保障。

板类型 PCB打样最快交期 PCB打样常规交期
单、双面板 12-24小时(0.5-1天) 72小时(3天)
4层板 48小时(2天) 120小时(5天)
6层板 72小时(3天) 144小时(6天)
8层板 96小时(4天) 192小时(8天)
10层板 120小时(5天) 240小时(10天)
12层板 120小时(5天) 288小时(12天)
14层板 144小时(6天) 336小时(14天)
≥16层板 视具体要求 视具体要求

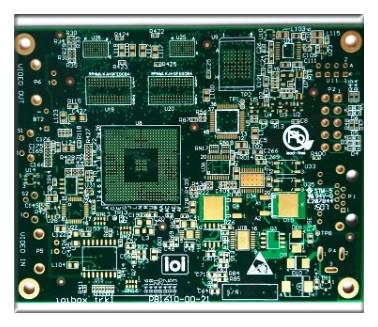

PCB板打样
  • 产品类型: PCB打样
  • 应用领域: 工控
  • 层数板厚: 10层  /  1.6MM
  • 表面处理: 沉金
  • 线宽线距: 3.2MIL / 3.2MIL
  • 最小孔径: 0.2MM
  • 工艺特点: 多组差分阻抗:90/100/110欧姆

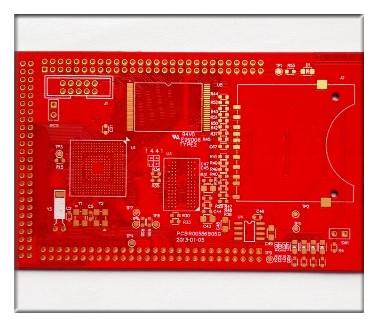

PCB样板
  • 产品类型: PCB打样
  • 应用领域: 工业控制
  • 层数板厚: 10层  /  1.6MM
  • 表面处理: 沉金
  • 线宽线距: 2.0MIL / 2.0MIL
  • 最小孔径: 0.3MM
  • 工艺特点: 红色油墨 ,高密度板

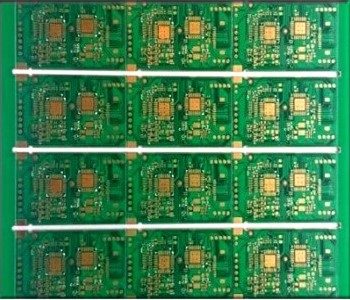

PCB打样
  • 产品类型: PCB打样
  • 应用领域: 工控、医疗、通讯
  • 层数板厚: 10层  /  1.2MM
  • 表面处理: 沉金
  • 线宽线距: 3.0MIL / 3.0MIL
  • 最小孔径: 0.1MM
  • 工艺特点: 微小孔径 ,精密电路

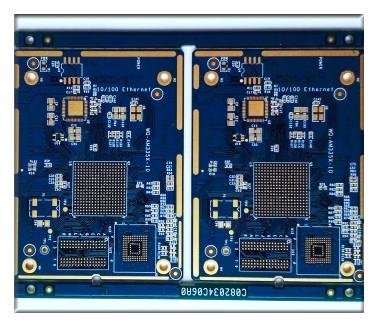

PCB板打样
  • 产品类型: PCB打样
  • 应用领域: 工控、通讯
  • 层数板厚: 8层  /  1.6MM
  • 表面处理: 沉金
  • 线宽线距: 2.0MIL / 2.0MIL
  • 最小孔径: 0.2MM
  • 工艺特点: 金属包边 ,高密度板
